Bild sehr viel verwickelter gestalten und dem sonst sehr einfachen Bergbau auf den einzelnen Mulden erhebliche Schwierigkeiten bieten. Die Schichten des Tertiärs lassen in den ober- und unterirdischen, Aufschlüssen drei verschiedene Störungen deutlich erkennen:
1. steilstehende Verwerfungen, 2. flache Überschiebungen, 3. diluviale Auswaschungen.

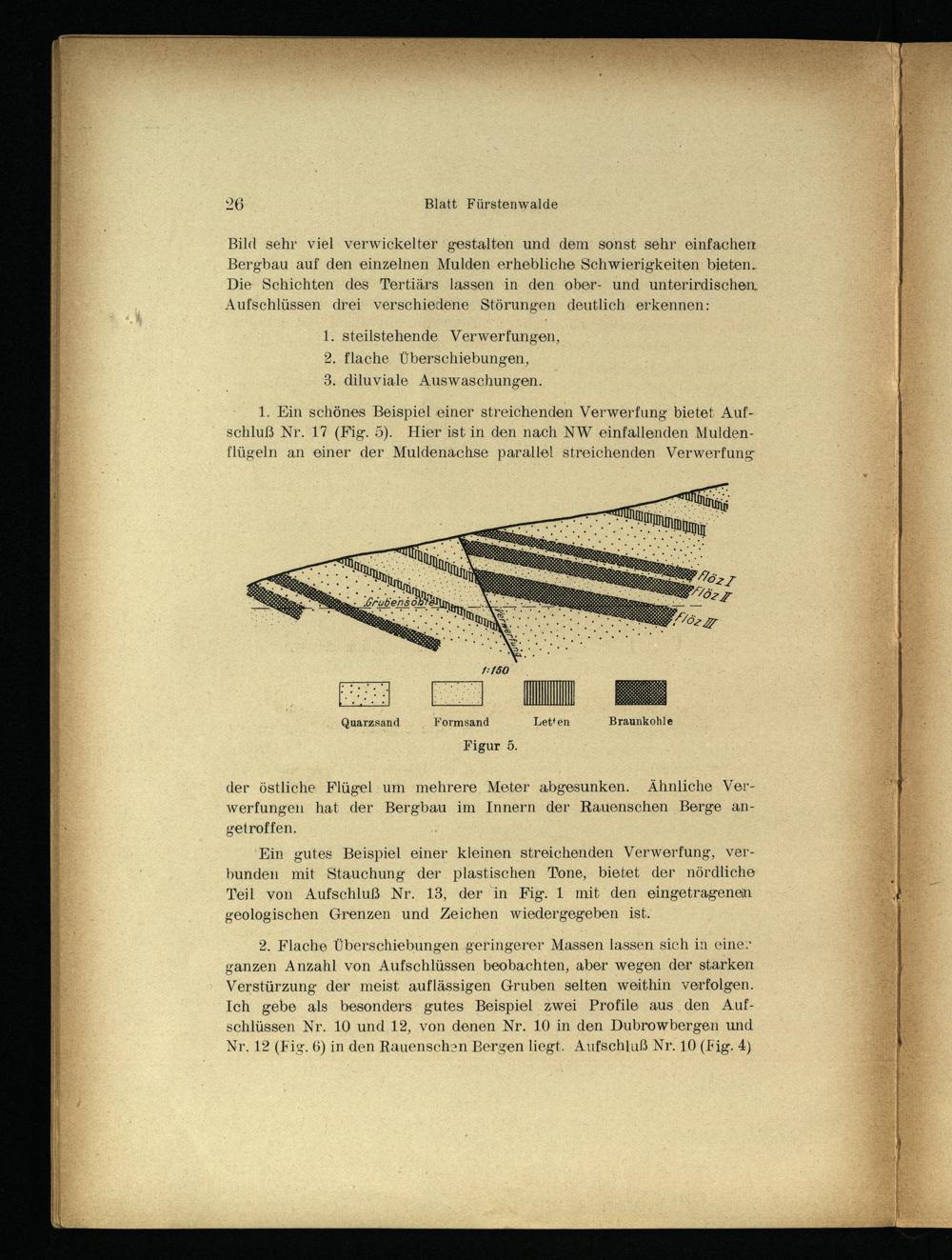

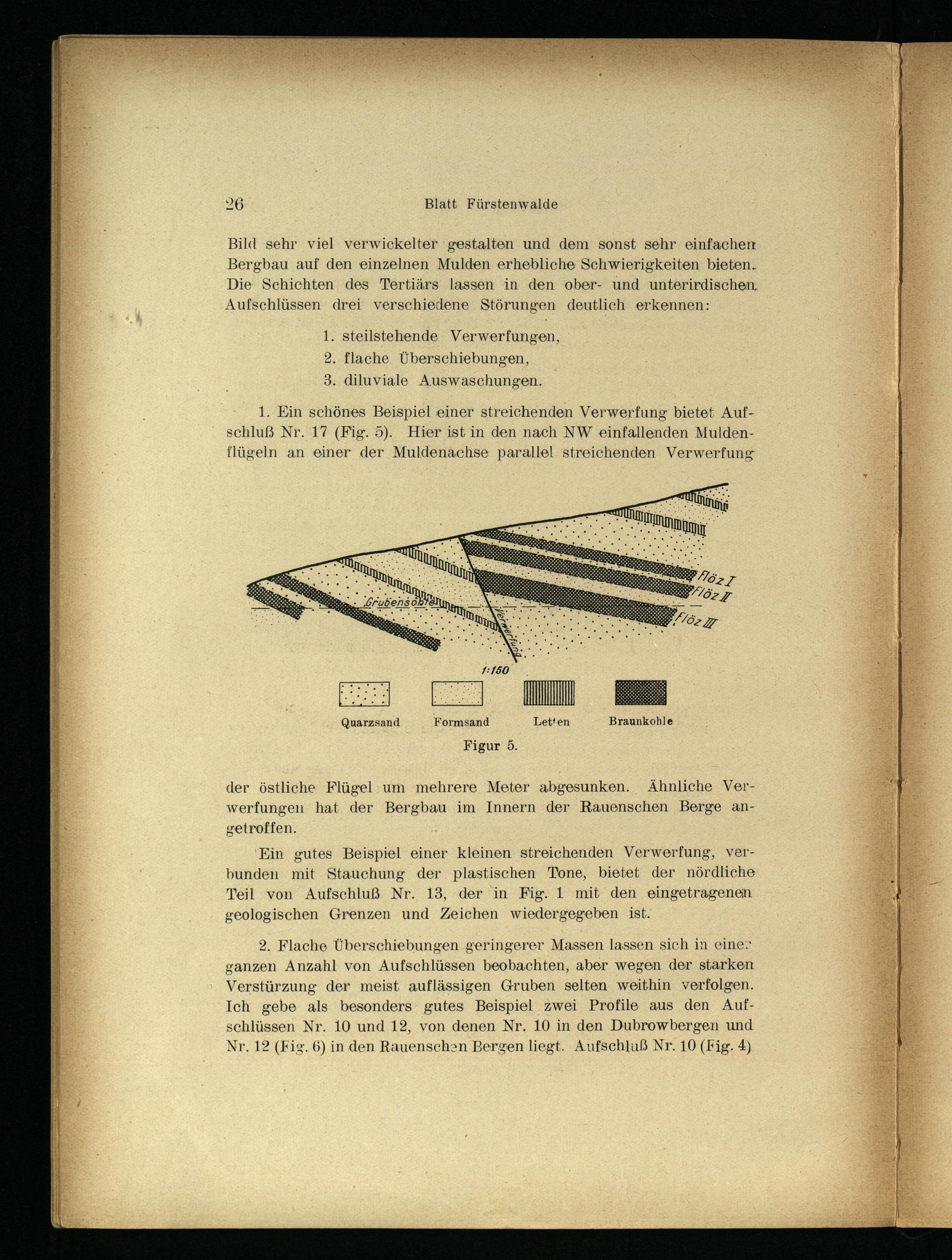

1. Ein schönes Beispiel einer streichenden Verwerfung bietet Aufschluß Nr. 17(Fig. 5). Hier ist in den nach NW einfallenden Muldenflügeln. an einer der Muldenachse parallel streichenden Verwerfung
Quarzsand Formsand Let'en Braunkohle
Figur 5.
der östliche Flügel um mehrere Meter abgesunken. Ähnliche Verwerfungen hat der Bergbau im Innern der Rauenschen Berge angetroffen.
Ein gutes Beispiel einer kleinen streichenden Verwerfung, verbunden mit Stauchung der. plastischen Tone, bietet der nördliche Teil von Aufschluß Nr. 13, der in Fig. 1 mit den eingetragenen geologischen Grenzen und Zeichen wiedergegeben ist.
2. Flache Überschiebungen geringerer Massen lassen sich in eine: ganzen Anzahl von Aufschlüssen beobachten, aber wegen der starken Verstürzung der meist auflässigen Gruben selten weithin verfolgen. Ich gebe als besonders gutes Beispiel zwei Profile aus den Aufschlüssen Nr. 10 und 12, von denen Nr. 10 in den Dubrowbergen und Nr. 12(Fig. 6) in den Rauenschen Bergen liegt. Aufschluß Nr. 10(Fig. 4)
