Dr. Max Fiebelkorn, Die Tone des norddeutschen Flachlandes etc.
249
alsdann leicht mit Hilfe der in c eingelaufenen Schrotmenge bestimmen, wie hoch die Zugfestigkeit pro qcm der zerrissenen Fläche für den Probekörper war.

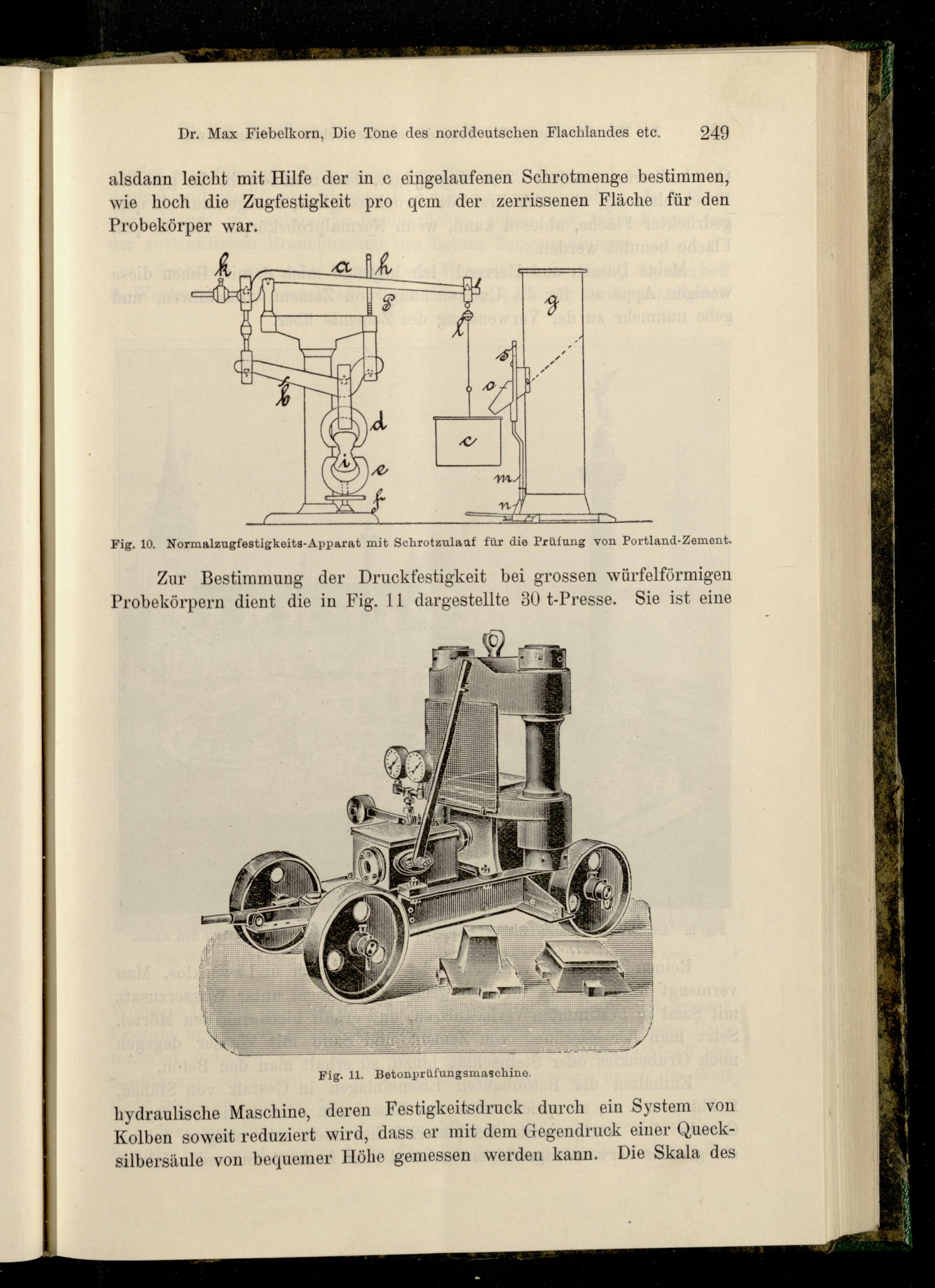

Fig. 10. Normalzugfeatigkeita-Apparat mit Schrotzulauf für die Prüfung von Portland-Zement.
Zur Bestimmung der Druckfestigkeit bei grossen würfelförmigen Probekörpern dient die in Fig. 11 dargestellte 30 t-Presse. Sie ist eine
|l
Ri
Fig. 11. Betonprüfungsmaachine.
hydraulische Maschine, deren Festigkeitsdruck durch ein System von Kolben soweit reduziert wird, dass er mit dem Gegendruck einer Quecksilbersäule von bequemer Höhe gemessen werden kann. Die Skala des
